      信號串擾消除方案之PCB設計IDA Crosstalk分析功能

      2020年11月12日 17:33 ? 次閱讀

      (原文來源:EricChenCadence楷登PCB及封裝資源中心在此特別鳴謝!)

      Crosstalk信號串擾

      現今電子產品輕薄短小伴隨追求更高信號傳輸質量發展趨勢,使得電路板尺寸愈來愈小,各層走線密度也愈來愈大,特別當信號速度持續加快時,串擾(Crosstalk)問題也愈趨嚴重。串擾會直接影響信號是否能正確接收,因此如何降低噪聲干擾成了PCB設計團隊需面對的重要課題。

      本文將透過設計實例詳解如何使用Allegro?PCBDesigner中的IDA(In-DesignAnalysis,設計同步分析)Crosstalk分析功能,只要搭配零件模型的掛載,EE/Layout人員就能于設計中同步進行SI等級的串擾分析,預先消除常見的信號串擾問題,并達到更為精確的結果,使設計效率提升,不良機率減少。

      1串擾(Crosstalk)挑戰

      當我們處在低隔板的辦公室環境中時,如果周遭剛好有幾位說話很激動且又很投入的同事的話,我們就很容易收到此起彼落不同方位的聲壓來源,且若有時同個方向的幾位同時發聲時,那個聲壓的影響會更加乘、更加有感。當這情境若發生于電子產品設計上,就是我們常見的串擾(Crosstalk)問題!

      串擾,又稱串音干擾,簡言之就是兩傳輸線間的電感/電容耦合現象,信號在動態線(acTIveline)或稱攻擊走線(aggressorline),會將一部份的信號傳到無信號的靜態線(又稱受害走線,vicTImline)上,而造成耦合干擾問題。如下圖(1)例子中傳輸信號的傳輸線,受害線旁邊攻擊線的工作電壓有的是1V有的為2.5V,因強度不同,它們對受害或靜態線產生耦合噪音的影響程度也會有不同。

      現今電子產品輕薄短小伴隨追求更高信號傳輸質量發展趨勢,使得電路板尺寸愈來愈小,各層走線密度也愈來愈大,特別當信號傳輸速度持續加快時,串擾問題也愈趨嚴重,如何降低噪聲干擾成了PCB設計團隊需面對的重要課題。

      2

      抑制串擾解決之道

      串擾(Crosstalk)直接影響信號是否能正確接收,對于PCB設計更是為一大棘手問題!為減少串擾,有的會使用3W規則規范,確保線間距夠大使得不相互干擾,不過如同我們在技巧二-Coupling篇所述3W規則下是單純以間距來稽核,其缺點就是準確度不足,并且也易導致成本增加。

      當我們再細看串擾分析時,不同的工作電壓位準會有不同的影響強度。不同的相位組合下有的可能反相有機會減低甚或抵消,有的反而因同相影響更放大,或跟受害線是高或低位準也會有不同抗干擾程度的影響。所以我們就需要進行各種干擾設定分析檢查,但不同的方式其準確度也會有所差異,如下圖(2)所示,欲往右的方式準確度愈高,即為串擾評估(EsTImatedXtalk)和串擾仿真(SimulatedXtalk),但這就需要為零件掛上Models才會有零件的行為,以達到更為精確的結果。

      因此對PCB設計上來說,除了先前介紹過的Coupling信號耦合快篩檢查之外,若因為干擾源的強度/行為等不同,而需要做更細致的信號串擾分析的話,如能有一直觀輔助分析工具,只要再搭配零件模型的掛載,其分析上會有零件模型的特性且會考慮上述的多種情境,自己就可以于設計中同步進行SI等級的串擾分析并達到更為精確的結果,而不需要倚靠SI人員,使設計效率提升,不良機率減少。

      3

      如何執行Crosstalk分析

      現在Allegro中導入了Sigrity專業的仿真分析技術,將IDA(In-DesignAnalysis,設計同步分析)帶入PCB設計流程之中,EE或Layout工程師只需再多掛載零件模型,就可以輕松實現SI等級的串擾分析,預先并可更精確地掌握設計中的串擾問題!

      下載發燒友APP

      打造屬于您的人脈電子圈

      關注電子發燒友微信

      有趣有料的資訊及技術干貨

      關注發燒友課堂

      鎖定最新課程活動及技術直播

      電子發燒友觀察

      一線報道 · 深度觀察 · 最新資訊
      收藏 人收藏
      分享:

      評論

      相關推薦

      【第1期】多層高速pcb設計的基本套路以及接口設計

      【白老師相關課程推薦】白紀龍-《實戰多通道高速精密測溫儀的全系列設計》點擊鏈接即可了解課程:http://url.ele
      發燒友學院發表于 2019-06-14 00:00? 21121次閱讀
      【第1期】多層高速pcb設計的基本套路以及接口設計

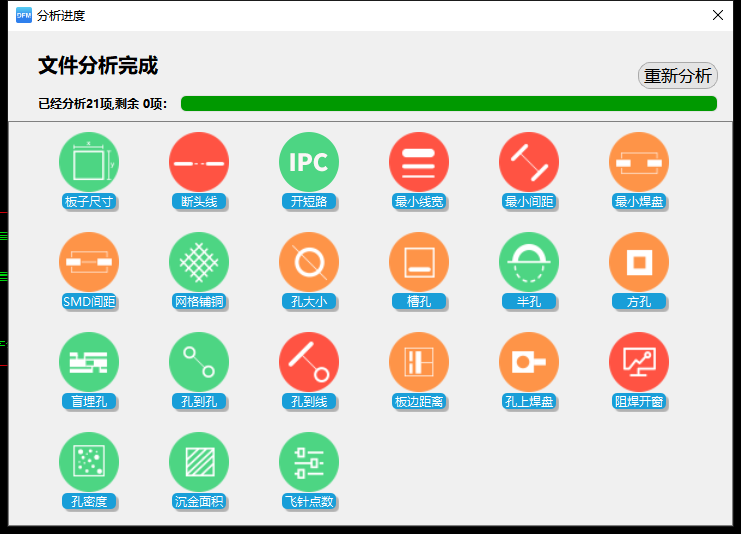

      分析文件降低成本?華秋DFM是怎么做到的!

      華秋:“想要我的PCB制造經驗嗎?想要的話可以全部給你,去找吧,我把所有經驗都放在了那里。” 隨著現代科技的高速...
      發表于 2020-11-12 18:13? 0次閱讀
      分析文件降低成本?華秋DFM是怎么做到的!

      崇達技術:2020年三季度中興的5G訂單有所放緩

      與此同時,受疫情影響,參股公司三德冠利潤下滑70%,崇達技術2020年前三季度確認的投資收益減少24....
      發表于 2020-11-12 17:42? 79次閱讀
      崇達技術:2020年三季度中興的5G訂單有所放緩

      PCB埋磁芯印制板工藝加工流程

      埋磁芯印制板:指將磁芯材料埋入PCB內部的印制電路板。它的特點是電感元件(含磁芯)埋入PCB的內部,....
      發表于 2020-11-12 17:19? 45次閱讀
      PCB埋磁芯印制板工藝加工流程

      一文知道PCB多層板和堆疊的規則

      PCB的基礎方面包括介電材料,銅和走線尺寸以及機械層或尺寸層。用作電介質的材料為PCB提供了兩個基本....
      發表于 2020-11-12 17:13? 49次閱讀
      一文知道PCB多層板和堆疊的規則

      PCB設計阻抗匹配問題的解決辦法

      在高速PCB設計時為了防止反射就要考慮阻抗匹配,但由于PCB的加工工藝限制了阻抗的連續性而仿真又仿不....
      發表于 2020-11-12 17:09? 58次閱讀
      PCB設計阻抗匹配問題的解決辦法

      開源microPython開發板設計方案

      最近發現microPython開發板的確很不錯。功能比Arduino強,使用也很靈活。淘寶上microPython開發板很少,價格也很...
      發表于 2020-11-12 16:15? 0次閱讀
      開源microPython開發板設計方案

      【開源資料】MicroPython開發板(原理圖+PCB+源代碼)

      昨天看到一份很不錯的資料,發現MicroPython開發板的確很不錯。功能比Arduino強,使用也很靈活。淘寶上microPytho...
      發表于 2020-11-12 16:10? 0次閱讀
      【開源資料】MicroPython開發板(原理圖+PCB+源代碼)

      三步教你切板仿真(SIwave)

      眾所周知,3D仿真的黃金標準HFSS對計算機要求很高,特別大的PCB導入到HFSS仿真,基本是個bu....
      發表于 2020-11-12 15:34? 42次閱讀
      三步教你切板仿真(SIwave)

      模數轉換物聯網開發板(原理圖&PCB源文件)

      該模數轉換物聯網開發板主要應用于模擬嵌入式機器人反饋控制回路,通過仿真模擬傳感器之間通訊,輸出數字信號。該模...
      發表于 2020-11-12 11:45? 101次閱讀
      模數轉換物聯網開發板(原理圖&PCB源文件)

      可編程邏輯器件APEX20K的特點、功能及應用案...

      APEX20K是Altera公司生產的首款帶有多核架構的可編程邏輯器件,密度在30 000到1 50....
      發表于 2020-11-12 11:21? 36次閱讀
      可編程邏輯器件APEX20K的特點、功能及應用案...

      分解PCB原理圖和PCB設計之間的關鍵差異

      在電子設備內部基本都有印制電路板,也稱為印刷線路板。這種由貴金屬制成的綠色電路板連接了設備的所有電氣....
      發表于 2020-11-12 10:56? 69次閱讀
      分解PCB原理圖和PCB設計之間的關鍵差異

      pcb后期處理工藝:鋪銅篇

      布線篇在前面基本都講完了,接下來我們講講后期處理篇~到了后期篇,再進行一些工作,整個PCB的工作就結....
      發表于 2020-11-12 10:02? 93次閱讀
      pcb后期處理工藝:鋪銅篇

      PCB板常用檢測方法

      本文來介紹PCB板常用檢測方法1、PCB板人工目測使用放大鏡或校準的顯微鏡,利用操作人員視覺檢查來確定電路板合不...
      發表于 2020-11-12 09:39? 0次閱讀
      PCB板常用檢測方法

      分析文件降低成本?華秋DFM是怎么做到的!

      華秋: 想要我的 PCB 制造經驗 嗎?想要的話可以全部給你,去找吧,我 把 所有 經驗 都放在 了....
      發表于 2020-11-12 09:23? 87次閱讀
      分析文件降低成本?華秋DFM是怎么做到的!

      PCB設計中常見的8大誤區

      對于內部不太復雜的芯片功耗是很難確定的,它主要由引腳上的電流確定,一個ABT16244,沒有負載的話....
      發表于 2020-11-11 11:16? 148次閱讀
      PCB設計中常見的8大誤區

      LT3092電流源芯片的輸出紋波很大,帶電路和測試波形。設計10mA輸出,紋波幅值達1mA!請指教,謝謝!

      問題描述: 如圖1所示,由于被測器件的特殊性質,在測量其兩端電壓時,正、負端均設計了串聯二極管組,測量時兩組二極...
      發表于 2020-11-11 10:45? 83次閱讀
      LT3092電流源芯片的輸出紋波很大,帶電路和測試波形。設計10mA輸出,紋波幅值達1mA!請指教,謝謝!

      ACS706系列電流傳感器的原理、特點及在伺服驅...

      觀察全部曲線可以看出,在現有實驗條件下,該實驗測量的數據點可能存在較大的偏差,從而影響了對器件的客觀....
      發表于 2020-11-11 10:37? 122次閱讀
      ACS706系列電流傳感器的原理、特點及在伺服驅...

      深度解析國內激光設備市場 激光焊接或迎爆發元年

      1 國內激光設備龍頭,技術驅動高成長 1.1 國內激光設備龍頭,產品群豐富的平臺型公司 國內激光設備....
      發表于 2020-11-11 10:11? 285次閱讀
      深度解析國內激光設備市場 激光焊接或迎爆發元年

      PCB技術的未來發展方向

      縱觀目前國際電子電路的發展現狀和趨勢,關于中國電子電路--印制電路板的產業技術及政策,提升電子電路技....
      發表于 2020-11-11 09:36? 299次閱讀
      PCB技術的未來發展方向

      PCB布局不是內向型的工作

      從外部看, PCB 布局就像玩電子游戲。將絲印文本移離墊子和其他裸露的金屬時,可能是一個無聊的視頻游....
      發表于 2020-11-10 19:40? 387次閱讀
      PCB布局不是內向型的工作

      應該知道的PCB術語

      作為電路板設計師和開發人員,與同事,經理,客戶和承包商有效地描述或傳達重要的 PCB 術語的能力對于....
      發表于 2020-11-10 19:40? 417次閱讀
      應該知道的PCB術語

      什么是阻焊膜?

      隨著對印刷電路板制造的市場需求的增加,阻焊劑,也稱為阻焊劑掩模或阻焊劑掩模,變得越來越流行。由于表面....
      發表于 2020-11-10 19:40? 323次閱讀
      什么是阻焊膜?

      新型PCB材料:如何使用它們

      在過去的幾年中,我們見證了幾種電子應用的重大進步,從而引入了越來越多的創新技術。取得最大發展的部門包....
      發表于 2020-11-10 19:40? 405次閱讀
      新型PCB材料:如何使用它們

      如何正確防護PCB

      PCB 防護類型 用最簡單的術語來說, PCB 保留可以定義如下: 甲 PCB 布線框是由設計者在沒....
      發表于 2020-11-10 19:40? 374次閱讀
      如何正確防護PCB

      PCB打樣抗氧化制作流程和工藝控制

      PCB抗氧化是在指定的金屬表面(孔內及板面)涂布上防氧化的有機薄膜即有機可焊性保護(DSP)。Gli....
      發表于 2020-11-10 17:27? 135次閱讀
      PCB打樣抗氧化制作流程和工藝控制

      利用高速FPGA設計PCB的要點及相關指導原則

      任何人在為性能極高的FPGA設計IC封裝時,都必須特別注意信號完整性和適于所有用戶和應用的多功能性之....
      發表于 2020-11-10 17:25? 151次閱讀
      利用高速FPGA設計PCB的要點及相關指導原則

      pcb布線 過孔與繞線的選擇問題

      pcb布線  過孔與繞線的選擇問題。 在布線的時候沒存與mcu fpga靠的很近,這樣可以減少。 路線長度本應...
      發表于 2020-11-10 16:30? 151次閱讀
      pcb布線 過孔與繞線的選擇問題

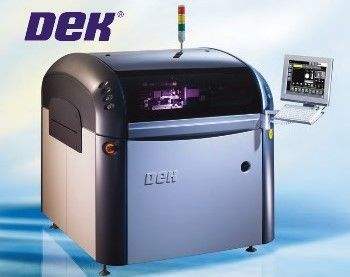

      SMT設備操作人員需要注意的事項都有哪些
