      基于Arduino開發板控制電磁閥的工作原理圖

      39度創意研究所 ? 2020-11-13 16:57 ? 次閱讀

      電磁閥(Solenoid Valve)是許多過程自動化系統中非常常用的執行機構。電磁閥有許多類型,例如,可用于打開或關閉水或氣體管道的電磁閥,以及用于產生線性運動的電磁柱塞。我們大多數人都會遇到一種非常常見的電磁閥應用是叮咚門鈴。門鈴內部有一個柱塞式電磁線圈,當交流電源通電時,上下移動一個小桿。該桿將撞擊位于電磁閥兩側的金屬板,以產生舒緩的叮咚聲。它還可用作車輛的起動器或噴水滅火系統中的閥門。

      在本篇文章中,我們將詳細介紹如何使用Arduino開發板控制電磁閥。

      電磁閥是如何工作的?

      電磁閥是一種將電能轉換為機械能的裝置。它的線圈纏繞在導電材料上,這種裝置起到電磁鐵的作用。電磁鐵相對于天然磁鐵的優點在于,當需要通過激勵線圈時可以打開或關閉電磁鐵。因此,當線圈通電時,根據法拉第定律,載流導體在其周圍具有磁場,因為導體是線圈,磁場足夠強以磁化材料并產生線性運動。

      其工作原理類似于繼電器,其內部有一個線圈,通電時,將導電材料(活塞)拉入其中,從而允許液體流動。當斷電時,它使用彈簧將活塞推回到先前位置,并再次阻止液體流動。

      在此過程中,線圈需要大量電流并產生滯后問題,因此不可能通過邏輯電路直接驅動電磁線圈。這里我們使用12V電磁閥,它通常用于控制液體流量。電磁閥在通電時需要700mA的連續電流,峰值接近1.2A,因此在為這種特殊的電磁閥設計電磁閥驅動電路時,我們必須考慮這些因素。

      需要的組件

      ● Arduino UNO開發板

      ● 電磁閥

      ● IRF540 MOSFET

      ● 按鈕

      電阻(10k,100k)

      二極管1N4007

      ● 面包板

      ● 連接導線

      電路原理圖

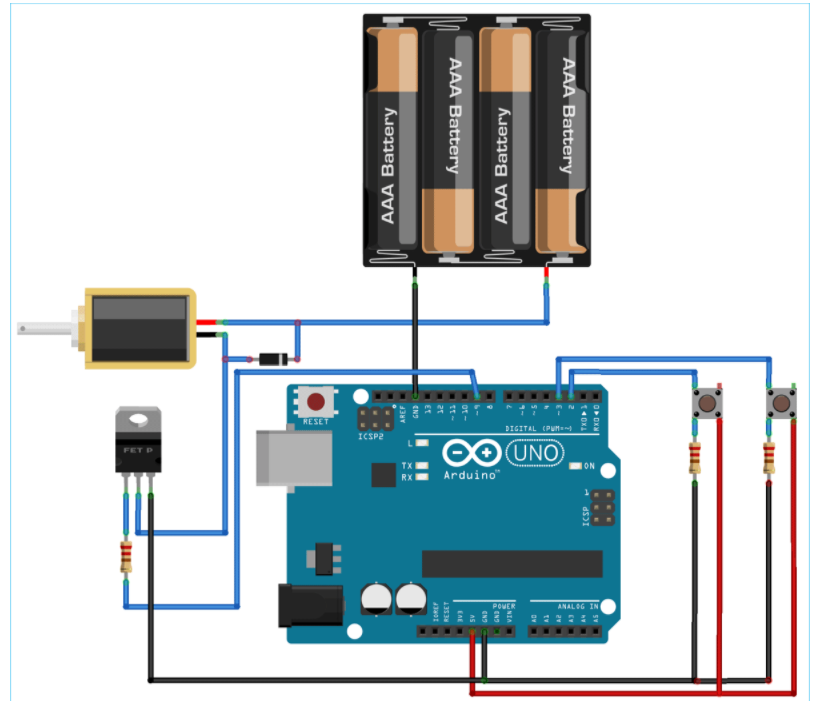

      使用Arduino控制電磁閥的電路圖如下:

      編程代碼說明

      在本文的末尾處給出了Arduino控制電磁閥的完整代碼。在這里,我們將解釋一下程序,以了解項目的工作過程。

      首先,我們將數字引腳9定義為電磁閥的輸出引腳,數字引腳2和3定義為按鈕的輸入引腳。

      void setup() {

      pinMode(9, OUTPUT);

      pinMode(2, INPUT);

      pinMode(3, INPUT);

      }

      在loop()函數中,根據數字引腳2和3的狀態打開或關閉電磁閥,這些引腳連接到兩個按鈕以打開和關閉電磁閥。

      void loop() {

      if(digitalRead(2)==HIGH)

      {

      digitalWrite(9,HIGH);

      delay(1000);

      }

      else if(digitalRead(3)==HIGH)

      {

      digitalWrite(9,LOW);

      delay(1000);

      }

      }

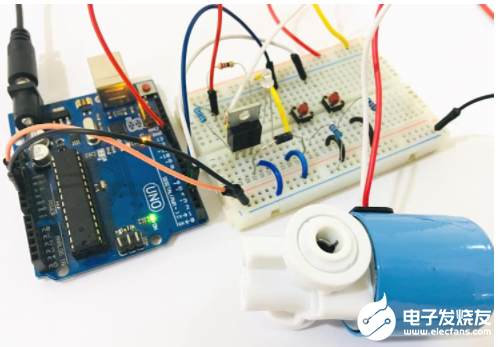

      Arduino控制電磁閥

      將完整的代碼上傳到Arduino開發板后,您可以通過兩個按鈕打開和關閉電磁閥。電磁閥還連接了一個LED用于指示狀態。

      當按下按鈕1時,Arduino開發板向MOSFET IRF540的柵極發送一個HIGH電平,柵極端子連接在Arduino的第9個引腳上。由于IRF540是一個N溝道MOSFET,因此當其柵極變為高電平時,它允許電流從漏極流向源極,從而打開電磁閥。

      類似地,當我們按下按鈕2時,Arduino向MOSFET IRF540的柵極發送一個LOW電平,使得電磁閥關閉。
      編輯:hfy
