如何設計高效PL和PS數據交互通路的AXI接口

39度創意研究所 ? 2020-11-13 16:43 ? 次閱讀

(一)AXI接口

如何設計高效的PL和PS數據交互通路是ZYNQ芯片設計的重中之重。AXI全稱AdvancedeXtensibleInterface,是Xilinx從6系列的FPGA開始引入的一個接口協議,主要描述了主設備和從設備之間的數據傳輸方式。在ZYNQ中繼續使用,版本是AXI4,所以我們經常會看到AXI4.0,ZYNQ內部設備都有AXI接口。其實AXI就是ARM公司提出的AMBA(AdvancedMicrocontrollerBusArchitecture)的一個部分,是一種高性能、高帶寬、低延遲的片內總線。

AXI協議主要描述了主設備和從設備之間的數據傳輸方式,主設備和從設備之間通過握手信號建立連接。當從設備準備好接收數據時,會發出READY信號。當主設備的數據準備好時,會發出和維持VALID信號,表示數據有效。數據只有在VALID和READY信號都有效的時候才開始傳輸。當這兩個信號持續保持有效,主設備會繼續傳輸下一個數據。主設備可以撤銷VALID信號,或者從設備撤銷READY信號終止傳輸。AXI的協議如圖,T2時,從設備的READY信號有效,T3時主設備的VILID信號有效,數據傳輸開始。

在ZYNQ中,支持AXI-Lite,AXI4和AXI-Stream三種總線,通過表以看到這三種AXI接口的特性。

1、AXI4-Lite:

具有輕量級,結構簡單的特點,適合小批量數據、簡單控制場合。不支持批量傳輸,讀寫時一次只能讀寫一個字(32bit)。主要用于訪問一些低速外設和外設的控制。

2、AXI4:

接口和AXI-Lite差不多,只是增加了一項功能就是批量傳輸,可以連續對一片地址進行一次性讀寫。也就是說具有數據讀寫的burst功能。

上面兩種均采用內存映射控制方式,即ARM將用戶自定義IP編入某一地址進行訪問,讀寫時就像在讀寫自己的片內RAM,編程也很方便,開發難度較低。代價就是資源占用過多,需要額外的讀地址線、寫地址線、讀數據線、寫數據線、寫應答線。

3、AXI4-Stream:

這是一種連續流接口,不需要地址線(很像FIFO,一直讀或一直寫就行)。對于這類IP,ARM不能通過上面的內存映射方式控制(FIFO根本沒有地址的概念),必須有一個轉換裝置,例如AXI-DMA模塊來實現內存映射到流式接口的轉換。AXI-Stream適用的場合有很多:視頻流處理;通信協議轉換;數字信號處理;無線通信等。其本質都是針對數值流構建的數據通路,從信源(例如ARM內存、DMA、無線接收前端等)到信宿(例如HDMI顯示器、高速AD音頻輸出,等)構建起連續的數據流。這種接口適合做實時信號處理。

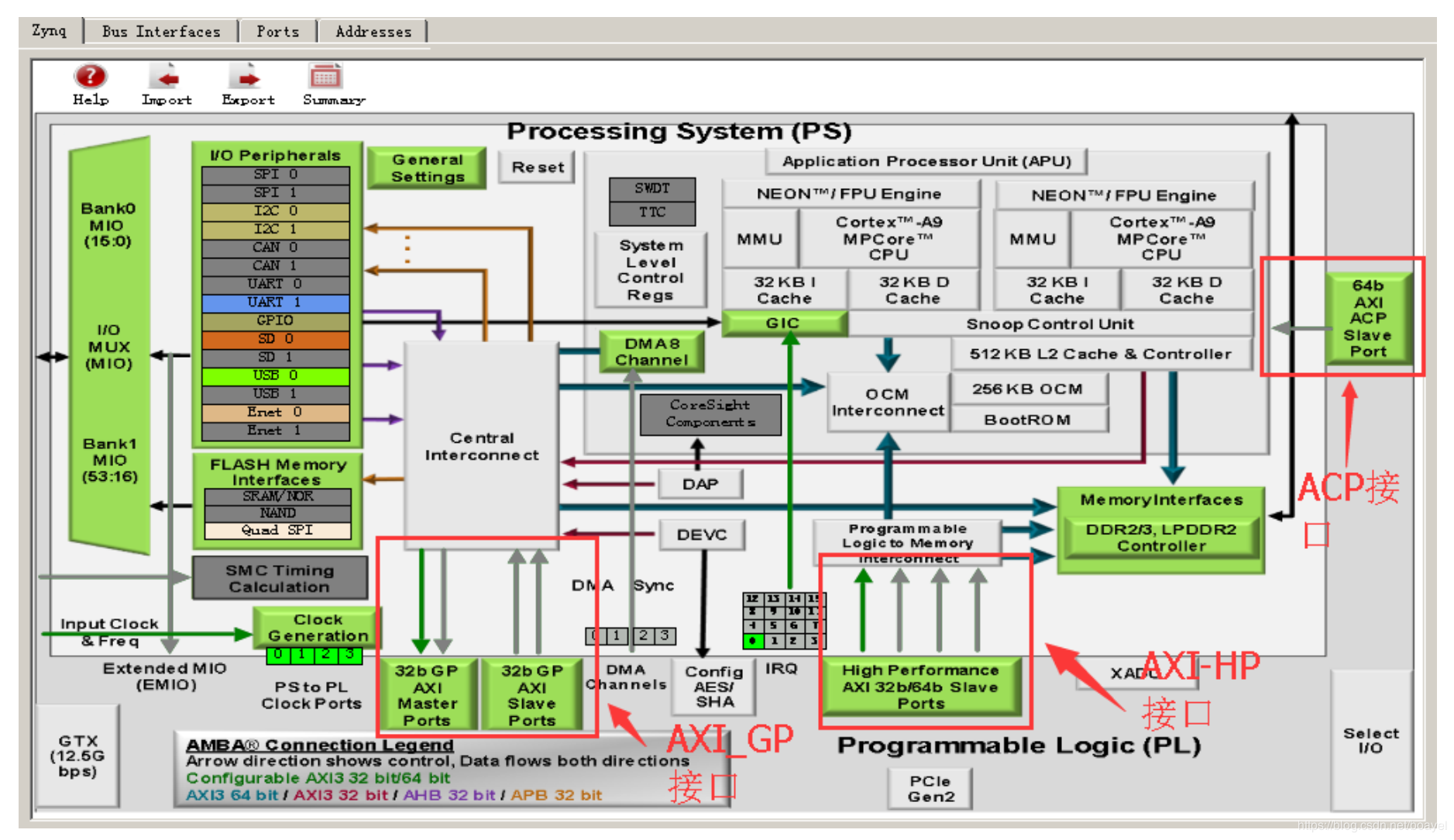

在ZYNQ芯片內部用硬件實現了AXI總線協議,包括9個物理接口,分別為AXI-GP0~AXIGP3,AXI-HP0~AXI-HP3,AXI-ACP接口。AXI_ACP接口,是ARM多核架構下定義的一種接口,中文翻譯為加速器一致性端口,用來管理DMA之類的不帶緩存的AXI外設,PS端是Slave接口。AXI_HP接口,是高性能/帶寬的AXI3.0標準的接口,總共有四個,PL模塊作為主設備連接。主要用于PL訪問PS上的存儲器(DDR和On-ChipRAM)AXI_GP接口,是通用的AXI接口,總共有四個,包括兩個32位主設備接口和兩個32位從設備接口。

只有兩個AXI-GP是MasterPort,即主機接口,其余7個口都是SlavePort(從機接口)。主機接口具有發起讀寫的權限,ARM可以利用兩個AXI-GP主機接口主動訪問PL邏輯,其實就是把PL映射到某個地址,讀寫PL寄存器如同在讀寫自己的存儲器。其余從機接口就屬于被動接口,接受來自PL的讀寫,逆來順受。

另外這9個AXI接口性能也是不同的。GP接口是32位的低性能接口,理論帶寬600MB/s,而HP和ACP接口為64位高性能接口,理論帶寬1200MB/s。

位于PS端的ARM直接有硬件支持AXI接口,而PL則需要使用邏輯實現相應的AXI協議。Xilinx在Vivado開發環境里提供現成IP如AXI-DMA,AXI-GPIO,AXI-Dataover,AXI-Stream都實現了相應的接口,使用時直接從Vivado的IP列表中添加即可實現相應的功能。

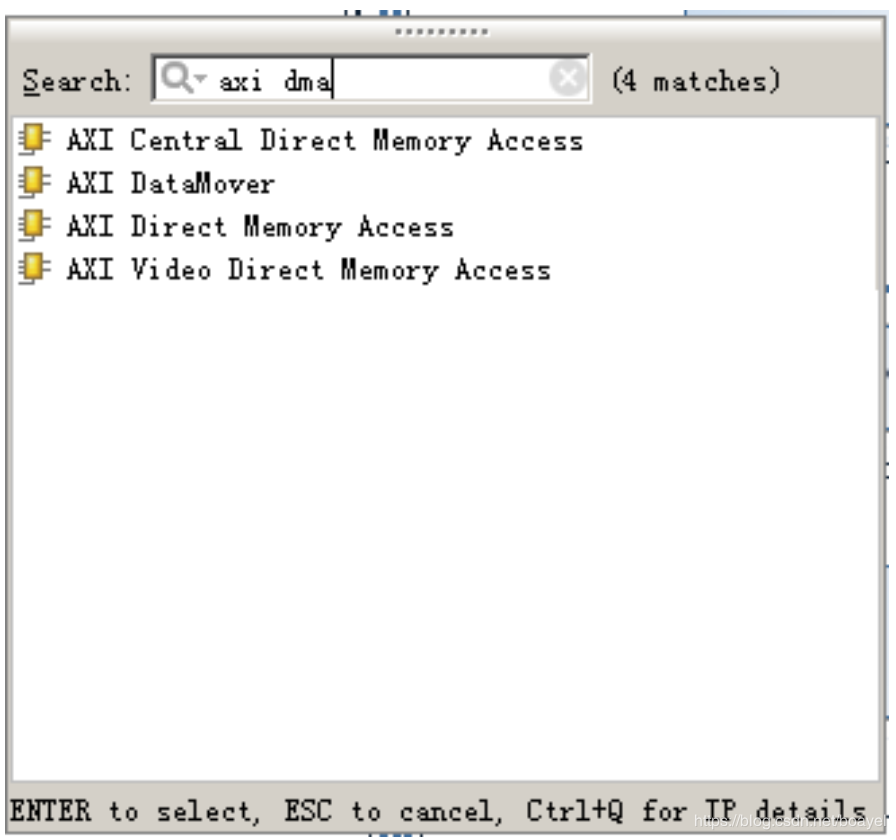

下圖為Vivado下的各種DMAIP:

幾個常用的AXI接口IP的功能:

AXI-DMA:實現從PS內存到PL高速傳輸高速通道AXI-HP<---->AXI-Stream的轉換

AXI-FIFO-MM2S:實現從PS內存到PL通用傳輸通道AXI-GP<----->AXI-Stream的轉換

AXI-Datamover:實現從PS內存到PL高速傳輸高速通道AXI-HP<---->AXI-Stream的轉換,只不過這次是完全由PL控制的,PS是完全被動的。

AXI-VDMA:實現從PS內存到PL高速傳輸高速通道AXI-HP<---->AXI-Stream的轉換,只不過是專門針對視頻、圖像等二維數據的。

AXI-CDMA:這個是由PL完成的將數據從內存的一個位置搬移到另一個位置,無需CPU來插手。

(二)AXI交換機

AXI協議嚴格的講是一個點對點的主從接口協議,當多個外設需要互相交互數據時,我們需要加入一個AXIInterconnect模塊,也就是AXI互聯矩陣,作用是提供將一個或多個AXI主設備連接到一個或多個AXI從設備的一種交換機制(有點類似于交換機里面的交換矩陣)。這個AXIInterconnectIP核最多可以支持16個主設備、16個從設備,如果需要更多的接口,可以多加入幾個IP核。

AXIInterconnect基本連接模式有以下幾種:

N-to-1Interconnect

to-NInterconnect

N-to-MInterconnect(CrossbarMode)

N-to-MInterconnect(SharedAccessMode)

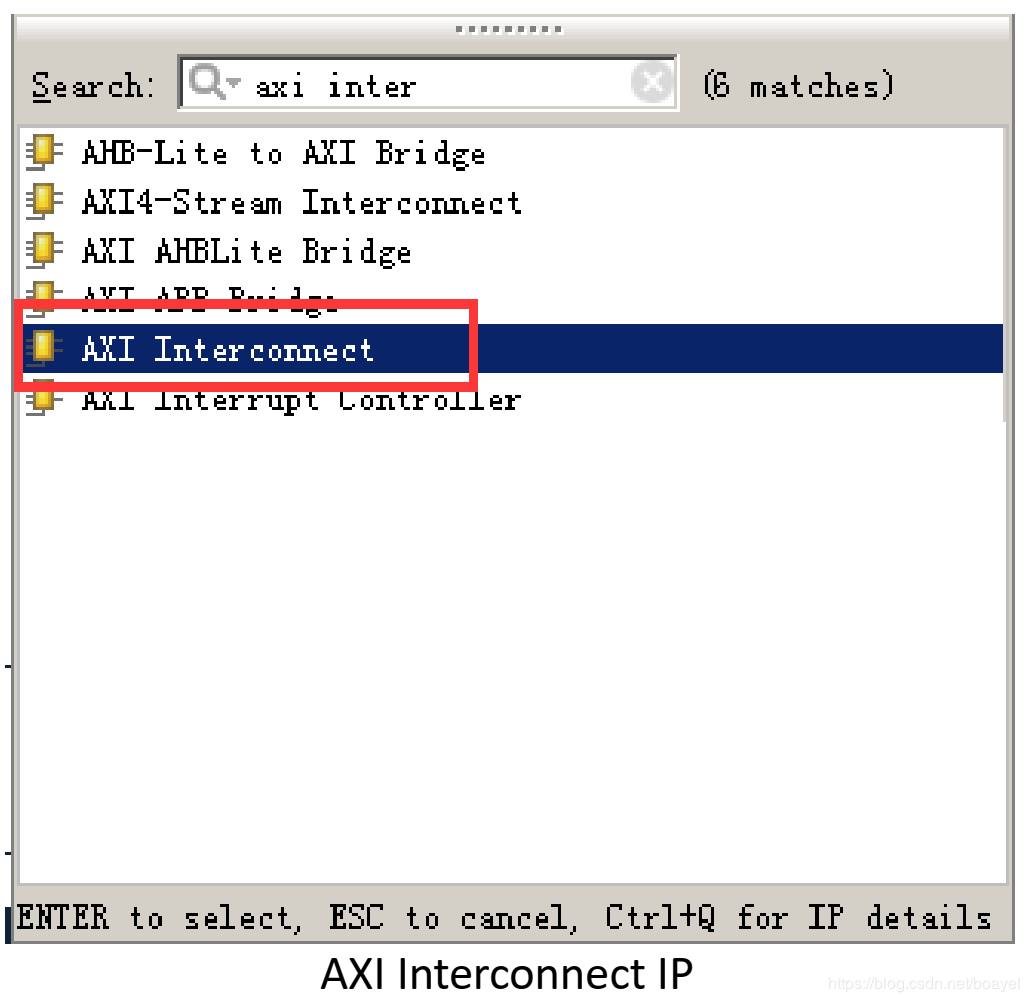

ZYNQ內部的AXI接口設備就是通過互聯矩陣的的方式互聯起來的,既保證了傳輸數據的高效性,又保證了連接的靈活性。Xilinx在Vivado里我們提供了實現這種互聯矩陣的IP核axi_interconnect,我們只要調用就可以。
