小天才Q1A怎么樣 評測拆解發現紫光展銳W317處理器

智能移動終端拆解開箱圖鑒 ? 2020-11-13 10:14 ? 次閱讀

近期,eWiseTech做了很多款兒童版的智能穿戴。我們也從中發現了很多亮點,包括隨著兒童手表的功能以及應用的增多,對于手表處理器所需的集成度、輕薄度以及功耗控制能力的要求也逐漸增高。

eWiseTech最近也拆解了小天才前不久發布的小天才Q1A兒童電話手表。那它的處理器又有怎樣的特點呢?

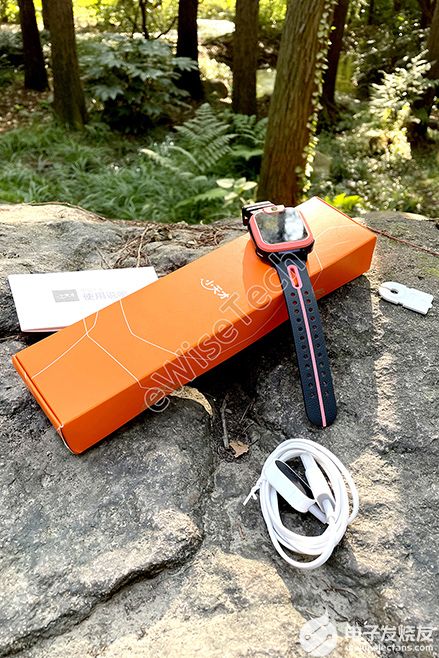

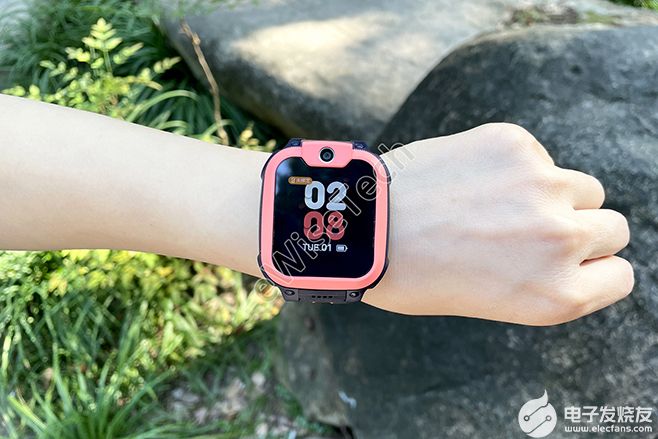

小天才Q1A兒童電話手表共有赤柚和若竹兩種配色,分別適合男孩和女孩。

這款重量約為51g的手表(含表帶),配備了高清視頻通話、7天超長待機、AI精準定位、4G雙向通話、IPX8級智能防水、實時微聊等功能。


拆解步驟

顏值欣賞后,就要開始eWiseTech的工程師對小天才Q1A兒童電話手表的拆解。小E這次拆解的是赤柚色。

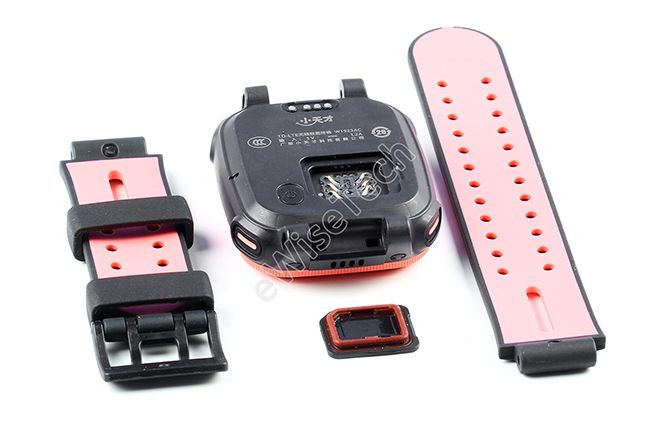

首先取下表帶,由于是兒童手表,所以選擇了TPU表帶并且通過對鎖螺絲固定,表帶采用雙孔設計,透氣效果更好。

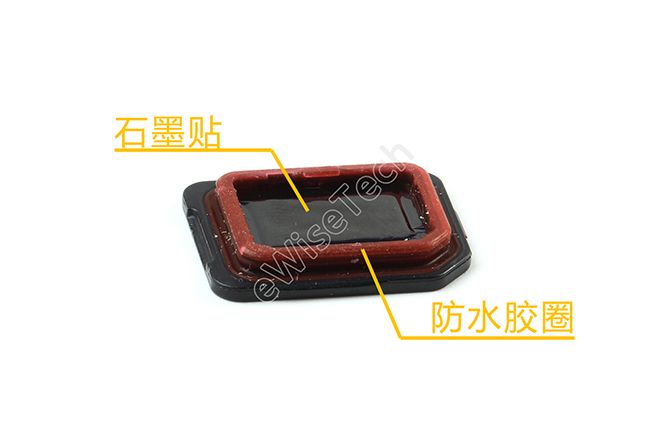

背面的SIM卡蓋需通過附件贈送的取卡器來打開。卡蓋周圍有一圈防水膠圈,并且放置SIM卡處貼有石墨片。

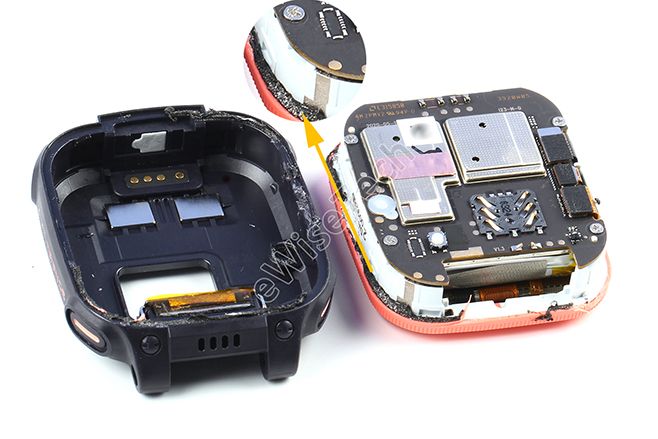

手表外部并沒有看到螺絲,工程師發現屏幕模塊和后蓋之間通過膠固定。所以直接用翹片插入屏幕模塊和后蓋之間的縫隙。取下后蓋后發現,這是一圈防水泡棉。

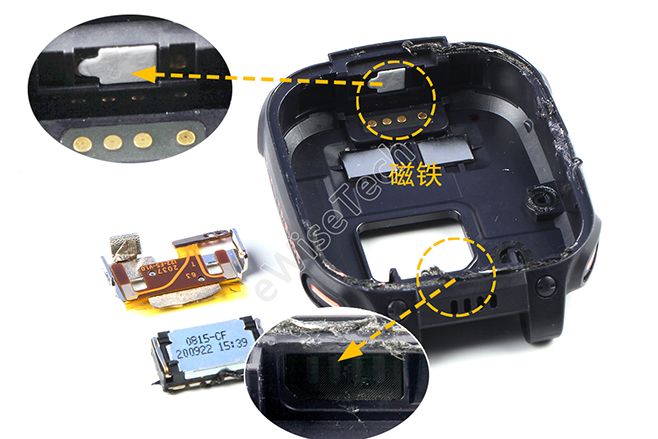

揚聲器通過膠固定在后蓋上,并通過一塊轉接軟板與主板連接,揚聲器通過防水膜防水。另一側的充電觸點上貼有防水標簽,充電觸點位置下面貼有2塊磁鐵,用于吸附充電底座。

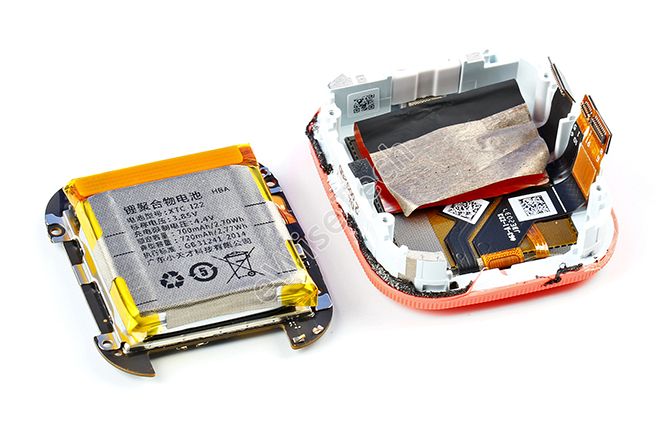

小天才Q1A兒童電話手表采用了ATL公司的700mAh鋰聚合物電池,電池電壓3.85V。這塊電池通過膠粘貼在主板上,主板再通過螺絲固定。

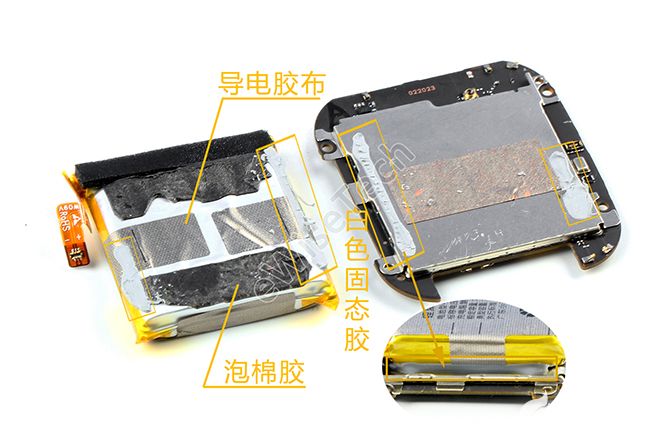

主板和電池之間通過泡棉膠、導電膠布和白色固態膠固定。

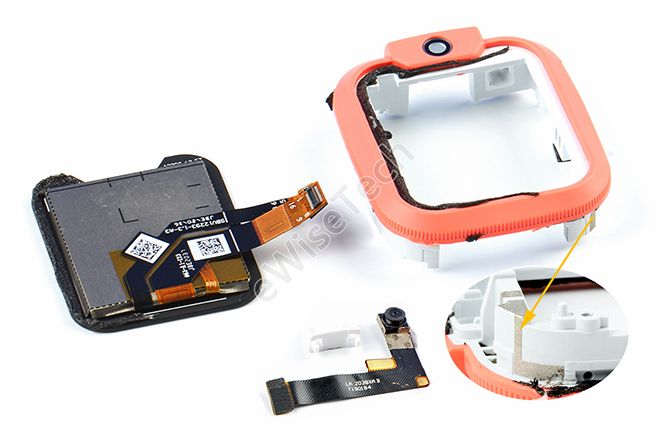

取下用白色塑料片固定的攝像頭后,通過加熱臺加熱來分離屏幕和表殼。屏幕周圍貼有一圈泡棉膠,能夠起到一定防水作用。手表天線都集成在表殼上。


主板說明

主板的SIM卡槽旁貼有防水標簽。側邊的麥克風位置還帶有麥克風防水膜。

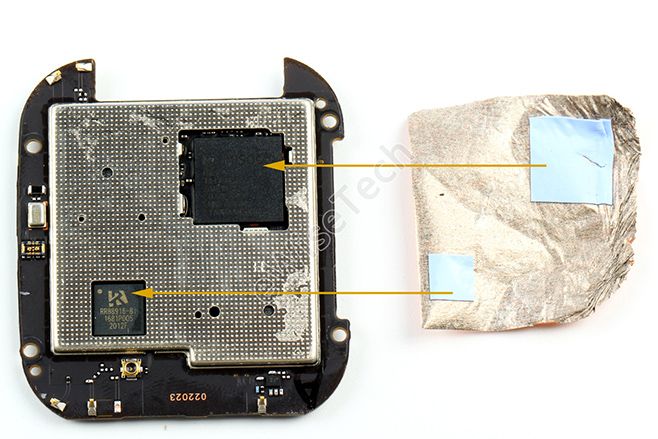

另一側的屏蔽罩上貼有大片的散熱銅箔,并且在處理器和前端模塊芯片位置處貼有導熱硅脂。


而手表中最主要的處理器,Q1A搭載的是紫光展銳W317處理器,集成了2G/3G/4G、BT、Wi-Fi、GNSS,PCB布局靈活,可做到單面布板;內置modem的場測覆蓋全球200多家運營商,可為全球90%以上的人口提供網絡服務。也正因為紫光展銳W317的AI八重定位技術、高精度的定位SDK軟件包,小天才Q1A擁有超強的AI精準定位。


將它進一步分析后,工程師在紫光展銳uws6131芯片組發現了包括紫光展銳W317處理器在內的四顆Die,集成了LPDDR和NAND。

看一下它在主板上具體的位置。

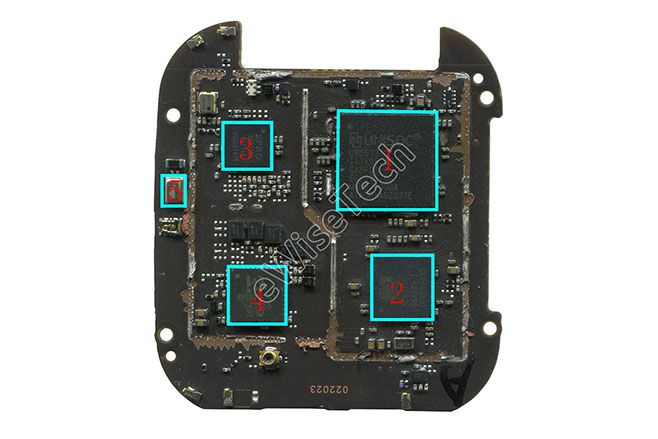

主板正面主要IC(下圖):


1:UNISOC-UWS6131-紫光展銳W317處理器組

2:Spreadtrum-SC2721G-電源管理芯片

3:Spreadtrum-SR3595D-射頻收發芯片

4:銳石創芯-RR88916-81-前端模塊芯片

5:樓氏電子-麥克風

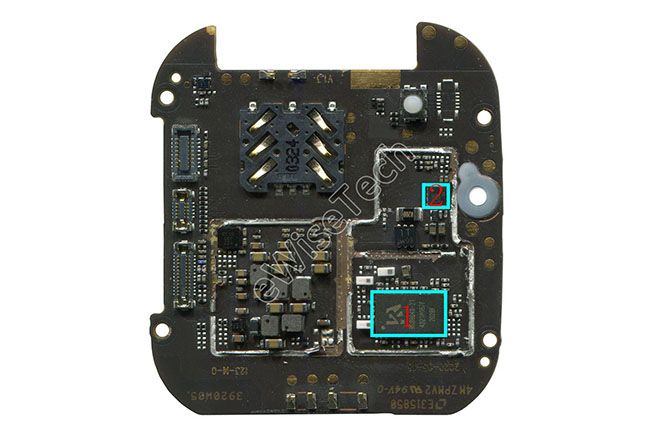

主板背面主要IC(下圖):


1:銳石創芯-RR88643-21-前端模塊芯片

2:意法半導體-LIS2DS?-加速度計

總結

小天才Q1A兒童電話手表的拆解相對比較簡單。51g的手機重量注定了它內部并沒有多余的部件。但是由于它的防水性能,所以在內部多處可見防水處理,以及一些防震措施。主板上也使用了大片散熱石墨保證整機的發熱。

而選擇的紫光展銳W317處理器也基于成熟的MOCORRTOS輕量系統而設計,超低功耗架構,功耗比上一代優化了20%以上。

也由于紫光展銳W317的AI八重定位技術,小天才Q1A支持GPS、北斗、Wi-Fi定位、基站定位、攝像頭輔助、加速度、A-GPS、室內定位等多重定位方式,結合AI算法,Q1A的定位能夠越用越精準。

還想看其他紫光展銳的IC?來eWisetech搜庫,這些設備里也有哦!

360–兒童手表9X

Xiaomi–米兔兒童電話手表4C
