      基于恩智浦LPC5500系列MCU的OKDO E1開發板詳解

      2020年11月13日 15:20 ? 次閱讀

      作為恩智浦主流通用微控制器平臺,LPC5500系列MCU上市至今已誕生了三個產品家族,為客戶提供差異化的高能效比產品,同時,LPC5500系列的生態系統也不斷壯大中。

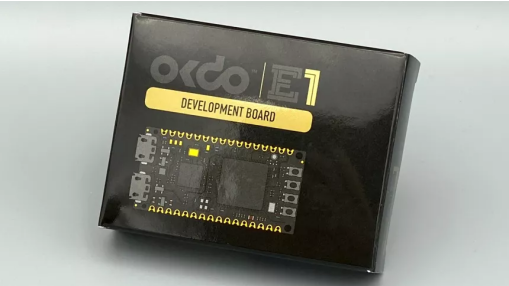

      OKDOE1概述

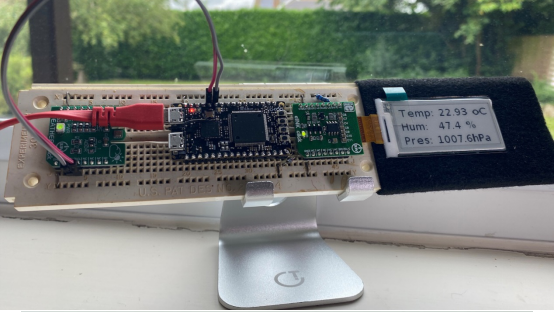

      OKDOE1開發板作為恩智浦LPC5500系列開發平臺中獨特的一員,以其小巧的尺寸,高易用性收獲了許多用戶的高度關注。開發板僅2枚硬幣大小,卻集成了LPC55S69主芯片,CMSIS-DAP調試器,按鍵,USB接口以及擴展口。雖然看起來小巧簡單,但功能卻一點也不打折,這塊開發板在國外大神的手中,已經變成了一個迷你氣象站的實用小項目了。能夠實現環境溫度檢測,濕度,大氣壓強的實時顯示。

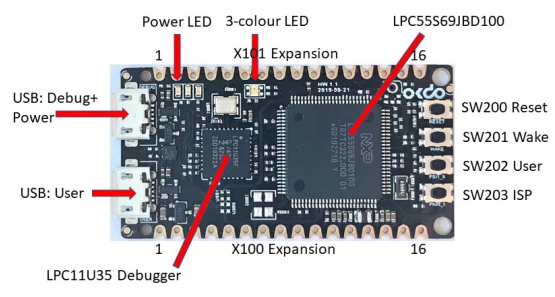

      板載資源:

      LPC55S69JBD100Arm?Cortex?-M33150Mhz/640KBFlash/320KBRAM

      三色LED

      板載CMSIS-DAP調試器:一根USB線即可實現調試,下載,USB串口功能

      4個按鍵:復位,喚醒,用戶自定義按鍵和ISPboot選擇

      USB接口:可連接LPC55S69的全速或高速USB


      開發板上手指南

      為了讓用戶更高效地了解這款開發板,快速上手開始使用這款開發平臺,我們特別邀請了恩智浦微控制器系統工程師,帶來了詳盡的開箱體驗,接口和模塊介紹,即便從未使用過恩智浦的微控制器產品和開發環境,只要稍作研究,你也能夠快速的讓這款開發板來運行一個小程序。

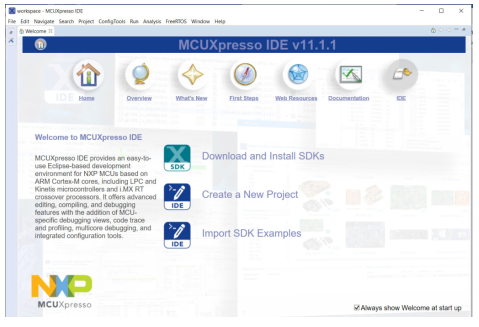

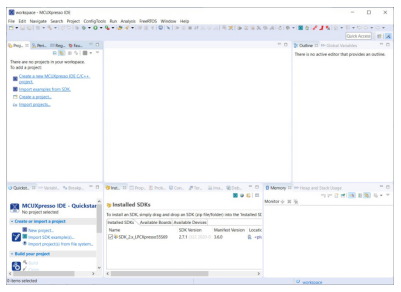

      下載并完成安裝,安裝好后打開MCUXpressoIDE會彈出Weclome頁面:


      LPC55S69E1板子和NXP官方的LPC55S69SDK軟件開發包高度兼容。想要快速入門上手,最簡單的方式就是下載并安裝LPC55S69SDK軟件開發包:

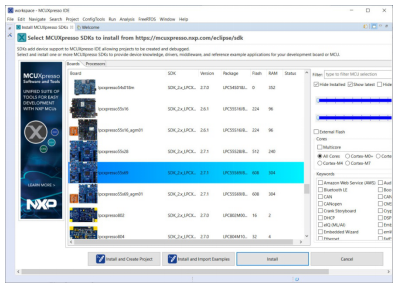

      1.在歡迎頁面選擇DownloadandInstallSDK

      2.選擇lpcxpresso55s69,同意條款并選擇Install

      3.安裝好后,會自動進入默認主頁面

      以SDK中最簡單的led_blinky(小燈閃爍)examplecode為例來進行說明:

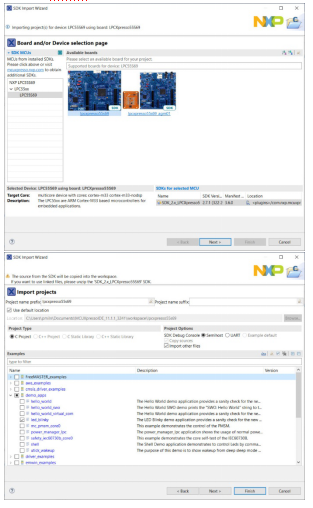

      1.在Project欄中選擇ImportexamplesfromSDK

      2.板卡選擇卡中選擇lpcxpresso55S69

      3.點擊next,找到led_blinky工程,選擇完成。


      連接板子,編譯下載工程

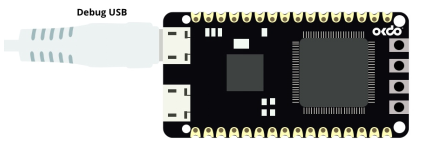

      1.使用mirco-USB線連接板子的DebugUSB口,另外一端連接到PC。這時紅色的電源指示燈亮起

      2.在快速啟動面板中選擇Build,編譯完成后會看到0errors的編譯成功提示

      3.在快速啟動面板中選擇Debug開始下載,IDE會自動找LPC11U3x_CMSIS-DAP調試器,選擇OK。調試器會自動連接板子,在彈出的SWDConfiguraTIon中選擇Device0/Core0

      4.編譯好的鏡像會被下載到MCU中,調試器會停在main入口處,點擊綠色箭頭開始運行,會看到三色燈中的紅色燈開始閃爍。
