基于DSP芯片320LF2407A和加速度傳感器實現數據采集系統的設計

2020年11月13日 10:03 ? 次閱讀

1引言

20世紀80年代,由于個人計算機的應用,出現了以個人計算機為基礎的卡式儀器(PersonalComputerCardInstrument簡稱PCCI),也稱為個人儀器(PersonalComputer)或PC儀器(PCI),它將傳統的獨立儀器與個人計算機的軟硬件資源融為一體,以較高的性能價格比、較強的靈活性以及菜單式操作的方便性等突出特色進入測量測試領域,使儀器領域掀起了一次改進設計的高潮。隨著計算機技術發展和便攜式電腦的出現,國內外相繼推出了基于筆記本電腦的便攜式測試儀器,這是虛擬儀器的新發展,它除了具有卡式儀器的所有功能之外,為野外操作和自動測試提供了很大的方便。

本文設計了一種基于TI公司的DSP芯片320LF-2407A的數據采集系統,它可通過串口RS232與便攜式PC實現實時通訊,通過開發基于便攜式PC機(筆記本電腦)的專用軟件系統(基于LabWindows/CVI6.0),可對采得的數據進行實時處理,并以圖、表、文字等多種形式

給出測量結果,采樣和處理得出的數據還可自動存儲到文本文件中,便于查詢,從而避免了由于意外而造成的實驗失敗,同時替代了價格昂貴的磁帶記錄儀和數字處理專用機。

2數據采集系統設計

2.1數據采集模塊總體設計

數據采集硬件,由TI公司的DSP芯片320LF2407A,通過兩個信號調理電路,完成對兩個加速度傳感器ADXL105傳輸信號的調理,去掉ADXL105的輸出中由于供電電源帶來的低頻噪聲,DSP2407完成A/D轉換之后,通過串口實現與筆記本電腦的數據傳輸。

數據采集模塊的硬件設計包括電源板、控制板設計。其硬件構成框圖見圖1所示。控制板采用DSP芯片作為系統的主控制器,完成信號采樣、數據處理及輸出控制與監測等功能,包括時鐘電路、復位電路、報警電路、仿真接口電路、信號調理電路、隔離保護電路等外圍電路。

基于DSP芯片320LF2407A和加速度傳感器實現數據采集系統的設計

圖1控制板硬件結構

DSP芯片通過串口RS-232與上位機便攜式PC進行通訊,加速度傳感器的信號經過A/D轉換之后,通過串口,傳輸到便攜式PC上,通過測試軟件,完成對振動信號的各種分析。

DSP2407基本電路主要設計包括時鐘電路、復位電路及外擴存儲器的設計。DSP2407的時鐘頻率是決定CPU運行時序和速度的重要性能指標。為了獲取較高的運算速度,我們采用了15MHz晶振,與XTAL1和XTAL2構成一個具有感抗特性的晶體振蕩器。二倍頻后為系統提供30MHZ時鐘頻率的內部時鐘電路。

TI320LF2407有兩種工作方式:微處理器模式(MP)和微控制器模式(MC)。模式的選擇是通過TI320LF2407的管腳(MP/MC)來實現的。所謂微處理器模式是指DSP只作為處理單元來使用,和其它的處理單元一起組成系統。而微控制器模式可以用DSP構成單獨的系統,DSP在系統中不僅作為處理單元,也作為整個系統的核心部分起到控制整體的作用。設計中把TI320LF2407設置為微控制器模式。

存儲器分程序存儲器和數據存儲器兩部分,選用高速存儲器以簡化電路。外擴ROM以及可編程邏輯器件GAL16V8用于在控制板上進行實時仿真調試,實現程序下載后不再使用外擴ROM。圖2給出了DSP2407基本電路設計的原理圖。

圖2DSP基本系統電路

2.2信號調理電路設計

通過信號調理電路對采樣信號進行調制,然后輸入到DSP控制器中。在這里采用了單向信號調理電路。在系統中,使用了兩個AD公司的加速度傳感器ADXL105,分別采集振動信號(Z方向)以及振動信號(X方向),經過變換,所得的信號,經過如圖3所示的信號調理電路的箝位、濾波、調制,輸入到DSP的模數轉換通道,通過DSP內部的AD轉換,DSP就能獲取相應的電壓信號值。

2.3數據采集模塊與上位機的通信設計

由于上位機的筆記本電腦帶有RS-232接口,TI320LF2407的串行通信接口與RS-232串行口進行DSP與便攜式PC機之間的異步通信。兩個加速度傳感器ADXL105的信號,傳輸到DSP上,A/D轉換完成后,DSP通過串口通信,與筆記本電腦進行數據傳輸。安裝在筆記本電腦上的測試軟件通過對串口的操作,實現數據從DSP硬件到文本文檔的存貯。

DSP的串口電路的設計見圖4,該電路采用符合RS-232標準的驅動芯片MAX232,進行串行通信。MAX232芯片的功耗低、集成度高,+5V電壓供電,具有兩個接受和發送通道。由于TI320LF2407采用+3.3V供電,所以在MAX232與TI320LF2407之間加了電平匹配電路。整個接口電路簡單,可靠性高。

圖3串口通訊電路

在本文中的測試系統中,DSP與上位機的通信程序,采用中斷方式接受數據并置軟件發送標志,在主程序中查詢標志位,判斷上位機是否需要上位機上傳數據或DSP主動上傳數據。

2.4數據采集模塊軟件實現

為了便于軟件的編寫和調試、控制算法的改變和分析使用,軟件采用了模塊化結構。系統軟件由主程序、子程序、中斷服務程序組成。與硬件設計相對應,系統的軟件共分兩大部分,一部分是主程序控制模塊,它是系統的監控程序,是整個軟件的基礎,定義了系統的工作方式及流程,完成對系統資源的管理,直接面對系統的硬件,以中斷方式工作;另一部分是硬件電路所要能實現的各功能模塊,該部分是整個軟件的主體,主要實現X方向以及Z方向的振動的數據采集,同時根據這些參數依據控制算法完成數據處理,并當符合報警條件時能夠發出報警信號。

2.5硬件電路調試

為了驗證硬件的可行性,需要對其進行測試。首先對信號調理電路、DSP控制器分別進行了簡單測試,同時軟件調試使用C24xXDS510硬件仿真器,在“CC’C2000”程序仿真環境中進行。在保證仿真器與實驗板(控制板)之間連接正確情況下,對實驗板(控制板)實現聯調。

3測試系統數據采集與處理軟件

便攜式PC機上的軟件LabWindows/CVI,具有用戶界面簡潔明了,數據采集軟件操作簡單及數據處理軟件功能強大的優點。軟件在Windows操作系統下運行,打開可執行文件之后,在便攜式PC機上,顯示出用戶操作界面,用戶要進行各種數據分析,只需要點擊相應的按鈕即可。軟件上不僅顯示了試驗的實時數據,還可以進行數據回放。數據的接受,存儲,只需要進行響應的按鈕和菜單操作即可,操作十分簡單。GUI(圖形用戶界面)見圖5。

圖5數據采集與分析軟件

4結束語

本文主要設計了由TI公司的DSP芯片320LF2407A構成的數據采集模塊,加速度傳感器ADXL105能夠實現在水平方向和在垂直方向的兩路振動信號的采集。DSP芯片能夠順利的把加速度傳感器的輸出信號,通過信號調理電路調制,完成A/D轉換之后,通過串口和便攜式PC實時通訊。

責任編輯:gt

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

DHT11溫濕度傳感器-基于51單片機程序設計

本視頻教程一共60分鐘,分為了10集。不但分析了DHT11手冊上的時序波形,而且用示波器實測了示波器上的波形。在程序設計
發燒友學院發表于 2017-10-28 00:00? 11511次閱讀
DHT11溫濕度傳感器-基于51單片機程序設計

賽微電子:在純MEMS代工企業中產能規模處于領先...

關于瑞典產線升級,賽微電子稱,歷時四年超過3億元的資本投入,今年9月,瑞典原有6英寸產線(FAB1)....
發表于 2020-11-16 10:17? 0次閱讀
賽微電子:在純MEMS代工企業中產能規模處于領先...

基于DSP處理芯片TMS320C2000實現DR...

在雷達的測試系統中,常常需要模擬日標回波;同時,為了測試雷達的抗干擾特性,還需要產生欺騙干擾的信號。....
發表于 2020-11-16 10:14? 0次閱讀
基于DSP處理芯片TMS320C2000實現DR...

單核Rosetta 2的成績結果仍然優于任何其他...

上周,蘋果M1芯片的首批原生基準出現在Geekbench網站上,顯示出令人印象深刻的原生性能。今天,....
發表于 2020-11-16 10:11? 6次閱讀
單核Rosetta 2的成績結果仍然優于任何其他...

力芯微將致力于打造領先的電源管理芯片技術平臺

目前,力芯微已經通過了多家全球知名消費電子客戶嚴苛的認證流程,形成了包括三星、客戶A、小米、LG、聞....
發表于 2020-11-16 09:56? 45次閱讀
力芯微將致力于打造領先的電源管理芯片技術平臺

CIS的黃金時代正在到來

好在這個“傷口”正在慢慢恢復,由于蘋果iphone12的熱賣以及來自中國廠商的訂單增加,索尼依然對未....
發表于 2020-11-16 09:49? 37次閱讀
CIS的黃金時代正在到來

高通得到供貨華為許可 “缺芯”困境能解嗎?

華為生機正在逐漸顯現。 高通終于證實,已經得到供貨華為許可,這意味著高通成為繼AMD、Intel、臺....
發表于 2020-11-16 09:48? 46次閱讀
高通得到供貨華為許可 “缺芯”困境能解嗎?

電池系統和充電里面的芯片進化特點

電氣化:主要包含12V+HV、12V+48V+12V和HV+48V(目前這種設計并不存在,只是演進的....
發表于 2020-11-16 09:42? 31次閱讀
電池系統和充電里面的芯片進化特點

若華為Mate40 Pro用上高通芯片,和小米旗...

繼英特爾和AMD之后,近日又有一家美國科技公司獲得向華為提供芯片出口許可證,這家公司就是高通。
發表于 2020-11-16 09:11? 86次閱讀
若華為Mate40 Pro用上高通芯片,和小米旗...

SKJ-250-4 TE Connectivit...

nectivity SKJ拉繩位移傳感器具有12位分辨率、100mA額定輸入電流以及IP67防護等級。SKJ傳感器設計緊湊、易用性極高,可為用戶提供較高的靈活性。TE SKJ拉繩位移傳感器采用塑料混合精密電位器結構,工作溫度范圍為-40°C至+85°C。 规范 12位分辨率 10VDC至30VDC输入电压 100mA输入电流 最大拉绳加速度:5g 寿命周期:≥250,000 IP67防护等级 最大拉绳速度:60英寸/秒 工作温度范围:-40°C至+85°C 外形图...
發表于 2020-11-16 09:07? 4次閱讀
SKJ-250-4 TE Connectivit...

對于蘋果Mac業務的發展來說,M1意義重大?

搭載自家最強M1芯片,最低價5299元,蘋果的三款Mac新品已經開賣了。
發表于 2020-11-16 09:03? 47次閱讀
對于蘋果Mac業務的發展來說,M1意義重大?

最強5nm芯片!主流5G手機內存趨勢!華為、蘋果...

2020年,中國5G手機市場風云變幻,跟隨5G手機上市的5nm芯片大戰全面開打。據IDC預測,202....
發表于 2020-11-16 08:36? 330次閱讀
最強5nm芯片!主流5G手機內存趨勢!華為、蘋果...

ARM、DSP、FPGA的特點和區別

發表于 2020-11-15 15:05? 0次閱讀
ARM、DSP、FPGA的特點和區別

Altera系列FPGA芯片IP核詳解

發表于 2020-11-15 15:01? 0次閱讀
Altera系列FPGA芯片IP核詳解

聯發科最新5G芯片曝光,Redmi或將首發

說到安卓手機芯片的前景,前些年驍龍盛行、麒麟如日中天時,聯發科芯片就是中低端手機代名詞,很多手機都不....
發表于 2020-11-15 11:41? 424次閱讀
聯發科最新5G芯片曝光,Redmi或將首發

芯片顯微:AMD Zen3內核32MB三級緩存分...

Fritzchens Fritz是芯片圈兒里的神人,它拍攝了大量的芯片顯微照片,美輪美奐,感興趣的可....
發表于 2020-11-15 10:48? 140次閱讀
芯片顯微:AMD Zen3內核32MB三級緩存分...

5G進入新起點,領軍者如何承擔生態使命

11月9日,展銳舉辦了秋季線上發布會,公布了搭載展銳5G芯片的聯通第二代5GCPE VN007+、展....
發表于 2020-11-15 10:45? 377次閱讀
5G進入新起點,領軍者如何承擔生態使命

Velodyne推出LiDAR傳感器 自動駕駛輔...

為了將 L4 和 L5 級別的自動駕駛技術推向商業化應用,用于 ADAS 自動駕駛輔助系統的激光雷達....
發表于 2020-11-15 10:45? 180次閱讀
Velodyne推出LiDAR傳感器 自動駕駛輔...

機器人使用傳感器網絡來生成有關其周圍環境的信息

如今的傳感器通常不處理信息,而是將其發送到發生學習的單個大型,強大的中央處理單元。結果,現有的機器人....
發表于 2020-11-15 10:40? 124次閱讀
機器人使用傳感器網絡來生成有關其周圍環境的信息

高通表示:已獲得向華為出售4G芯片的許可證

據國外媒體報道,當地時間周五,芯片巨頭高通表示,它已獲得向華為出售4G芯片的許可證。
發表于 2020-11-15 10:13? 373次閱讀
高通表示:已獲得向華為出售4G芯片的許可證

三星芯片之旅:始于蘋果 斷于魅族 續于VIVO

三星不想缺席中國智能手機市場——哪怕手機業務在中國市場的存在感接近于無,但鑒于中國是世界第一大智能手....
發表于 2020-11-15 09:55? 438次閱讀
三星芯片之旅:始于蘋果 斷于魅族 續于VIVO

高通證實已獲得向華為供貨4G芯片的許可證

到底高通是否可以繼續向華為供貨了沒有,外界消息眾說紛紜,我們來看看官方是怎么回答的。
發表于 2020-11-15 09:48? 172次閱讀
高通證實已獲得向華為供貨4G芯片的許可證

高通獲向華為出售4G手機芯片的資格認證

據路透社報道,高通周五獲得了美國政府的許可證,可以向華為出售4G手機芯片,作為對貿易限制的豁免。
發表于 2020-11-15 09:10? 176次閱讀
高通獲向華為出售4G手機芯片的資格認證

預測蘋果新款MacBook Pro將會搭載M1X...

蘋果已經發布兩款自家設計的 5nm 芯片 A14 與 M1,并且在近期公布了搭載這兩款芯片的設備,尤....
發表于 2020-11-15 09:10? 259次閱讀
預測蘋果新款MacBook Pro將會搭載M1X...

淺析C-V2X在網聯化方面的影響

車聯網是汽車產業未來發展重要方向,也是推動智能化和網聯化技術手段,從車路協同誕生開始,為了汽車安全服....
發表于 2020-11-14 12:17? 910次閱讀
淺析C-V2X在網聯化方面的影響

國產光刻機迎來重大突破

今年以來,美國連續發布的幾項禁令,讓我國芯片產業發展舉步維艱。禁令對于芯片技術和供應鏈的切斷,讓國內....
發表于 2020-11-14 12:03? 1524次閱讀
國產光刻機迎來重大突破

iPhone12 Pro Max:蘋果史上最強攝...

11月13日DxO正式公布了iPhone 12 Pro的拍照評測,大家發現這一次iPhone 12 ....
發表于 2020-11-14 11:46? 1996次閱讀
iPhone12 Pro Max:蘋果史上最強攝...

蘋果處理器驅動與英特爾芯片驅動的MacBook的...

蘋果自己的內部處理器驅動的全新MacBook顯然比其前代英特爾芯片驅動的MacBook更快。這是根據....
發表于 2020-11-14 11:31? 373次閱讀
蘋果處理器驅動與英特爾芯片驅動的MacBook的...

中芯國際正式宣告14nm量產

11月12日,中芯國際在發布第三季度財報后的電話會議上,被業界譽為“芯片狂人”的中芯國際聯合CEO梁....
發表于 2020-11-14 11:02? 574次閱讀
中芯國際正式宣告14nm量產

蘋果M1芯片問世,iOS應用搬上Mac

在硬件和系統方面,蘋果動作可以說非常快,幫想要嘗鮮的你“Ready OK”,唯獨在軟件生態上你不能一....
發表于 2020-11-14 10:54? 1053次閱讀
蘋果M1芯片問世,iOS應用搬上Mac

華為Mate40 Pro/Pro+與保時捷搶購緊...

Mate40系列手機已經發售,對于使用中的疑問,華為第一手機產品線總裁、“Mate之父”李小龍也在微....
發表于 2020-11-14 10:53? 1205次閱讀
華為Mate40 Pro/Pro+與保時捷搶購緊...

阿里推出首款全自研4K實時硬件編碼器XGH265

今日,阿里首次公布支撐貓晚超高清直播背后的硬核技術——首款全自研4K實時硬件編碼器XGH265。
發表于 2020-11-14 10:50? 430次閱讀
阿里推出首款全自研4K實時硬件編碼器XGH265

業界最低延遲的5G基站芯片

2020第六屆中國硬件創新大賽全國總決賽將于11月15日9:00在深圳會展中心舉辦,大賽組委會為大家....
發表于 2020-11-14 10:45? 300次閱讀
業界最低延遲的5G基站芯片

富瀚微:將進一步提高企業在視頻監控領域的市場占有...

11月13日晚間,富瀚微發布公告稱,公司擬公開發行可轉債的方式募集資金,本次發行的募集資金總額不超過....
發表于 2020-11-14 10:17? 648次閱讀
富瀚微:將進一步提高企業在視頻監控領域的市場占有...

顯微鏡下看AMD Zen3內核:三級緩存分成32...

Fritzchens Fritz是芯片圈兒里的神人,它拍攝了大量的芯片顯微照片,美輪美奐。 利用他拍....
發表于 2020-11-14 10:12? 135次閱讀
顯微鏡下看AMD Zen3內核:三級緩存分成32...

目前值得入手的三款華為手機推薦

5G方面,華為P40 Pro+不遑多讓。該機采用了麒麟990 5G芯片。這是目前最為先進的5G SO....
發表于 2020-11-14 10:12? 796次閱讀
目前值得入手的三款華為手機推薦

索尼發布全新系列IMX415圖形傳感器

今年9月,小米生態鏈企業70邁發布了旗下首款4K智能記錄儀A800,原價699元,目前售價549元,....
發表于 2020-11-14 09:48? 711次閱讀
索尼發布全新系列IMX415圖形傳感器

芯片中晶體管工作狀態和電信號種類

摘要:芯片種類很多,即便是行業內人士,也很難對芯片準確分類和全面了解,當前公眾對芯片的了解可以說是管....
發表于 2020-11-14 09:40? 366次閱讀
芯片中晶體管工作狀態和電信號種類

消息稱高通已獲準向華為供應4G芯片許可:5G仍未...

對于華為來說,目前的情況依然是艱難續命。 日前,有媒體從上游供應鏈廠商獲悉,高通已獲得向華為出售4G....
發表于 2020-11-14 09:39? 179次閱讀
消息稱高通已獲準向華為供應4G芯片許可:5G仍未...

三星的中國故事:起于蘋果 斷于魅族 續于vivo

三星不想缺席中國智能手機市場哪怕手機業務在中國市場的存在感接近于無,但鑒于中國是世界第一大智能手機市....
發表于 2020-11-14 09:31? 404次閱讀
三星的中國故事:起于蘋果 斷于魅族 續于vivo

消息稱高通已獲準向華為供應4G芯片

對于華為來說,目前的情況依然是“艱難續命”。
發表于 2020-11-14 09:28? 366次閱讀
消息稱高通已獲準向華為供應4G芯片

3A的限流芯片PW1503詳解

USB限流芯片,5V輸入,輸出5V電壓,限流值可以通過外圍電阻進行調節,PWCHIP產品中可在限流范圍0.4A-4.8A...
發表于 2020-11-14 09:24? 101次閱讀
3A的限流芯片PW1503詳解

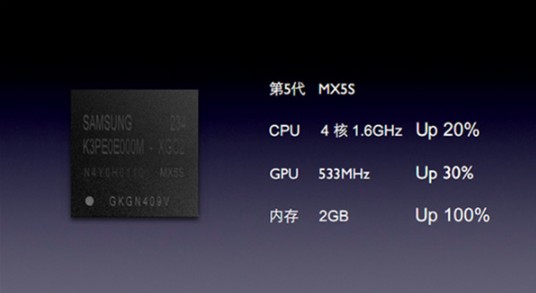

與三星處理器結緣后,魅族和蘋果分道揚鑣

三星不想缺席中國智能手機市場——哪怕手機業務在中國市場的存在感接近于無,但鑒于中國是世界第一大智能手....
發表于 2020-11-14 09:18? 572次閱讀
與三星處理器結緣后,魅族和蘋果分道揚鑣

PCB設計過程經常會犯那些錯誤

就目前國際電子電路的發展現狀和趨勢而言,PCB的發展前景是十分廣闊的,但是我們在設計過程中難免遇到一....
發表于 2020-11-14 09:13? 161次閱讀
PCB設計過程經常會犯那些錯誤

dsp程序可以運行但是引腳無法輸出PWM波形怎么辦

我在watch windows上可以看到數值 但是引腳上測不出PWM波形??? ...
發表于 2020-11-13 20:13? 0次閱讀
dsp程序可以運行但是引腳無法輸出PWM波形怎么辦

閃存主控芯片廠德明利業績過山車,毛利率占比遠低同...

存儲行業是全球集成電路市場中比重最大的應用領域之一,目前存儲市場的主控芯片主要來自臺灣或美國等廠商,....
發表于 2020-11-13 18:19? 340次閱讀
閃存主控芯片廠德明利業績過山車,毛利率占比遠低同...

半導體概念股全線普漲,韋爾股份再次站穩2000億...

11月9日,A股兩市股指高開高走,盤中強勁拉升,截至尾盤,滬指上漲1.86%,深成指漲幅2.19%,....
發表于 2020-11-13 18:17? 510次閱讀
半導體概念股全線普漲,韋爾股份再次站穩2000億...

Xilinx 7系列FPGA介紹

Xilinx 7系列FPGA概覽 文章目錄 Xilinx 7系列FPGA概覽 1.Xilinx的四個....
發表于 2020-11-13 18:03? 325次閱讀
Xilinx 7系列FPGA介紹

哈佛大學創造新傳感器:全新智能織物應變傳感器具強...

為了監測穿戴者的動作,智能織物通常會加入應變測量傳感器。而這樣的傳感器往往是不切實際的脆弱,但哈佛大....
發表于 2020-11-13 17:57? 199次閱讀
哈佛大學創造新傳感器:全新智能織物應變傳感器具強...

視頻剪輯軟件達芬奇 17.1 Beta 1 支持...

根據 Blackmagicdesign 官網的消息,DaVinci Resolve 17.1 Bet....
發表于 2020-11-13 17:33? 241次閱讀
視頻剪輯軟件達芬奇 17.1 Beta 1 支持...

IC資本市場繁榮 高市值下迎機遇

在全球疫情蔓延,地緣政治緊張等相對不利因素存在的情況下,半導體行業自今年三季度起,竟用四個月的時間飛....
發表于 2020-11-13 17:28? 410次閱讀
IC資本市場繁榮 高市值下迎機遇

中科晶上進軍基帶芯片領域勝算幾何?

近日,北京中科晶上科技股份有限公司(簡稱中科晶上)科創板IPO申請獲受理。作為中科院背景下的企業,中....
發表于 2020-11-13 17:26? 210次閱讀
中科晶上進軍基帶芯片領域勝算幾何?

OPPO新系列曝光:引入MTK芯片,能否迎來逆襲...

對于OPPO,相信有不少人感覺這個品牌在手機領域存在感有點減弱,哪怕他們剛剛發布了包括手表、電視在內....
發表于 2020-11-13 17:25? 293次閱讀
OPPO新系列曝光:引入MTK芯片,能否迎來逆襲...

匯頂科技:未來要維持指紋芯片現有的市占率

一直以來,持續高研發投入成為支撐半導體企業不斷創新和成長的關鍵。從國際IC設計龍頭廠商來看,英偉達、....
發表于 2020-11-13 17:24? 194次閱讀
匯頂科技:未來要維持指紋芯片現有的市占率

普渡大學研發出微流控芯片,胰腺癌藥物發展能更進一...

胰腺癌對生命相當有威脅性,根據過去研究的數據,在診斷確認后五年內,大約只有1/10患者存活。真的是讓....
發表于 2020-11-13 17:15? 181次閱讀
普渡大學研發出微流控芯片,胰腺癌藥物發展能更進一...

汽車電子的防護

目前大部分車企,都是計劃從原有的分布式兼容的EE架構,往跨領域的集中式EE架構,演化成由全車功能分配....
發表于 2020-11-13 17:09? 247次閱讀
汽車電子的防護

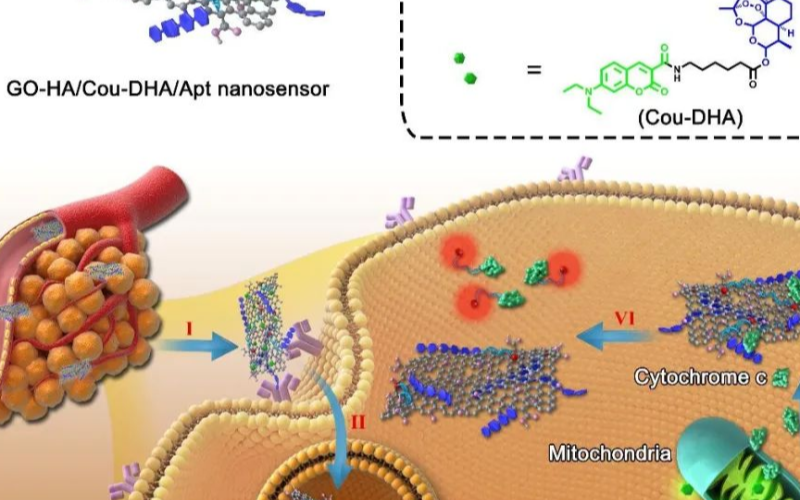

中國藥科大學成功構建納米傳感器,為未來中藥給藥提...
